Сталь 18ХГТ: характеристики, расшифровка, химический состав, свойства и ГОСТ
18ХГТ — конструкционная легированная сталь, легированная хромом, марганцем и титаном. Марка включена в ГОСТ 4543-2016 «Металлопродукция из конструкционной легированной стали. Технические условия». Сталь применяется для изготовления деталей, которым после термической или химико-термической обработки необходимо сочетание прочной сердцевины и твёрдой износостойкой поверхности.
18ХГТ относится к низкоуглеродистым легированным сталям: содержание углерода по ГОСТ 4543-2016 составляет 0,17–0,23 %. Одновременно сталь содержит 1,00–1,30 % хрома, 0,80–1,10 % марганца и 0,030–0,090 % титана.
Такая система легирования позволяет применять 18ХГТ для деталей, подвергаемых цементации и последующей термической обработке. Марка используется в машиностроении при изготовлении зубчатых колёс, шестерён, валов и других нагруженных деталей, для которых требуется высокая твёрдость поверхности при сохранении достаточно прочной и вязкой сердцевины.
Расшифровка стали 18ХГТ
Обозначение 18ХГТ характеризует содержание углерода и основные легирующие элементы стали:
- 18 — среднее содержание углерода около 0,18 %;
- Х — хром;
- Г — марганец;
- Т — титан.
После букв Х, Г и Т цифры отсутствуют. Это означает, что содержание соответствующих легирующих элементов находится примерно около 1 % или ниже и не требует отдельного цифрового обозначения в наименовании марки.
При этом буквенная расшифровка марки не заменяет фактический химический состав. Точные допустимые диапазоны содержания элементов устанавливает ГОСТ 4543-2016.
Химический состав стали 18ХГТ по ГОСТ 4543-2016
Основной нормативный документ, устанавливающий химический состав стали 18ХГТ, — ГОСТ 4543-2016.
Основные легирующие элементы
| Элемент | Обозначение | Массовая доля, % |
|---|---|---|
| Углерод | C | 0,17–0,23 |
| Кремний | Si | 0,17–0,37 |
| Марганец | Mn | 0,80–1,10 |
| Хром | Cr | 1,00–1,30 |
| Титан | Ti | 0,030–0,090 |
Железо составляет основу стали. Кроме перечисленных элементов, ГОСТ 4543-2016 устанавливает требования к содержанию примесей и остаточных элементов, а также дополнительные требования к химическому составу в зависимости от категории и условий заказа металлопродукции.
Как легирующие элементы влияют на свойства 18ХГТ
Углерод определяет способность стали приобретать требуемую твёрдость после термической и химико-термической обработки. Невысокое содержание углерода в исходной стали позволяет сохранять сравнительно вязкую сердцевину детали.
Хром является одним из основных легирующих элементов 18ХГТ. Он используется для повышения прокаливаемости и влияет на прочностные характеристики стали после термической обработки.
Марганец также повышает прокаливаемость и участвует в формировании комплекса механических свойств стали.
Титан является характерным элементом именно этой марки. Его присутствие связано с регулированием структуры стали, в том числе с ограничением роста аустенитного зерна при нагреве.
Именно сочетание низкого содержания углерода с хромом, марганцем и титаном определяет технологическое назначение 18ХГТ как стали, пригодной для деталей с упрочнённым поверхностным слоем.
ГОСТ на сталь 18ХГТ
Основным действующим стандартом для металлопродукции из стали 18ХГТ является:
ГОСТ 4543-2016 — «Металлопродукция из конструкционной легированной стали. Технические условия».
Стандарт введён в действие в Российской Федерации с 1 октября 2017 года и заменил ранее применявшийся ГОСТ 4543-71.
ГОСТ 4543-2016 распространяется на:
- горячекатаную металлопродукцию;
- кованую металлопродукцию;
- калиброванную металлопродукцию;
- металлопродукцию со специальной отделкой поверхности.
Для горячекатаной и кованой металлопродукции стандарт в общем случае распространяется на диаметры или толщины до 250 мм включительно. Изготовление продукции размером свыше 250 до 300 мм включительно допускается по согласованию изготовителя с заказчиком.
Важно различать ГОСТ на марку и технические требования и ГОСТ на сортамент. ГОСТ 4543-2016 устанавливает требования непосредственно к металлопродукции из конструкционных легированных сталей, включая 18ХГТ, а размеры и геометрия конкретного вида проката определяются соответствующими стандартами сортамента.
Виды проката из стали 18ХГТ и применяемые ГОСТы
В соответствии с ГОСТ 4543-2016 металлопродукция из конструкционных легированных сталей может поставляться в нескольких основных формах.

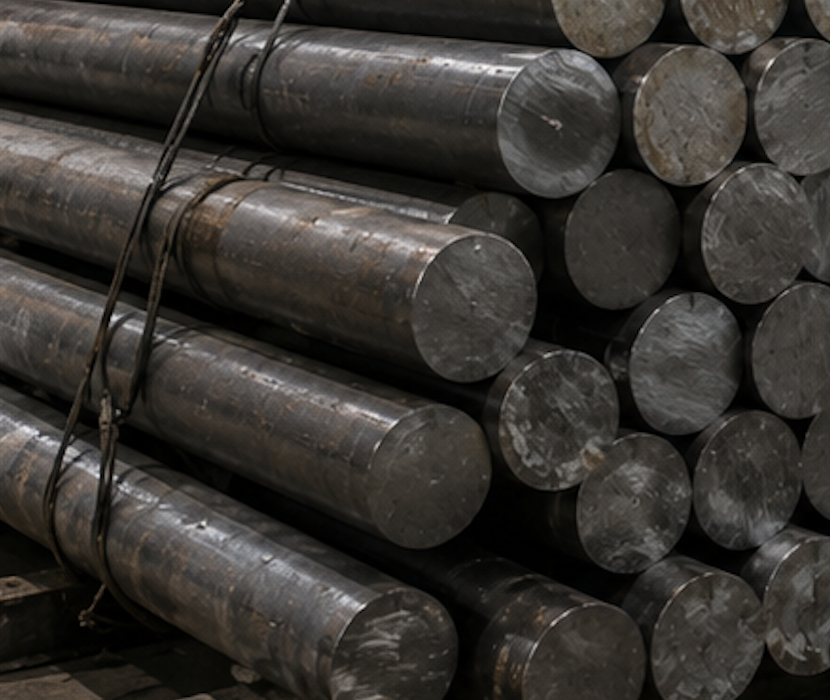

Круг 18ХГТ горячекатаный
Горячекатаный круглый прокат в прутках и мотках изготавливается по:
ГОСТ 2590-2006 — «Прокат сортовой стальной горячекатаный круглый. Сортамент».
При заказе стали 18ХГТ сочетание нормативных документов выглядит следующим образом:
- марка стали и технические требования — ГОСТ 4543-2016;
- форма, размеры и предельные отклонения круглого проката — ГОСТ 2590-2006.
Круг 18ХГТ является одной из наиболее характерных форм поставки этой стали и используется как заготовка для последующей механической и термической обработки.
Квадрат 18ХГТ горячекатаный
Горячекатаный квадратный прокат производится по:
ГОСТ 2591-2006 — «Прокат сортовой стальной горячекатаный квадратный. Сортамент».
ГОСТ 2591-2006 определяет форму, размеры и допустимые отклонения квадратного проката, а требования к стали 18ХГТ устанавливаются ГОСТ 4543-2016.
Шестигранник 18ХГТ горячекатаный
Для горячекатаного шестигранного проката применяется:
ГОСТ 2879-2006 — «Прокат сортовой стальной горячекатаный шестигранный. Сортамент».
Марка стали, химический состав, состояние поставки и другие технические требования к металлопродукции определяются ГОСТ 4543-2016.
Полоса 18ХГТ горячекатаная
Для горячекатаного полосового проката ГОСТ 4543-2016 предусматривает применение:
ГОСТ 103-2006 — «Прокат сортовой стальной горячекатаный полосовой. Сортамент».
Стандарт определяет сортамент полосы, тогда как требования к химическому составу и характеристикам стали 18ХГТ устанавливает ГОСТ 4543-2016.
Кованый круг и квадрат 18ХГТ
Кованая сталь круглого и квадратного сечения может изготавливаться по:
ГОСТ 1133-71 — «Сталь кованая круглая и квадратная. Сортамент».
ГОСТ 4543-2016 прямо предусматривает кованую металлопродукцию из конструкционной легированной стали.
Кованая продукция применяется в качестве заготовки для последующей механической обработки и изготовления деталей требуемой конфигурации.
Калиброванный круг 18ХГТ
Для круглого калиброванного проката применяется:
ГОСТ 7417-75 — «Сталь калиброванная круглая. Сортамент».
Общие технические условия на калиброванный прокат устанавливает также:
ГОСТ 1051-73 — «Прокат калиброванный. Общие технические условия».
Калиброванный прокат отличается более точными размерами и состоянием поверхности по сравнению с обычным горячекатаным прокатом.
Калиброванный квадрат 18ХГТ
Размеры квадратного калиброванного проката устанавливаются:
ГОСТ 8559-75 — «Сталь калиброванная квадратная. Сортамент».
Технические требования к самой марке 18ХГТ при этом определяются ГОСТ 4543-2016.
Калиброванный шестигранник 18ХГТ
Для калиброванного шестигранного проката применяется:
ГОСТ 8560-78 — «Прокат калиброванный шестигранный. Сортамент».
Такая форма поставки может использоваться при изготовлении деталей, для которых исходная шестигранная форма уменьшает объём последующей механической обработки.
Сталь 18ХГТ со специальной отделкой поверхности
ГОСТ 4543-2016 предусматривает поставку металлопродукции со специальной отделкой поверхности в прутках и мотках по:
ГОСТ 14955-77 — «Сталь качественная круглая со специальной отделкой поверхности. Технические условия».
Такая металлопродукция применяется, когда требуется более высокое качество поверхности и точность исходной заготовки.
Сортамент стали 18ХГТ
Таким образом, в рамках ГОСТ 4543-2016 сталь 18ХГТ может быть представлена следующими основными видами металлопродукции:
| Вид металлопродукции | Стандарт на сортамент / технические условия |
|---|---|
| Круг горячекатаный | ГОСТ 2590-2006 |
| Квадрат горячекатаный | ГОСТ 2591-2006 |
| Шестигранник горячекатаный | ГОСТ 2879-2006 |
| Полоса горячекатаная | ГОСТ 103-2006 |
| Круг и квадрат кованые | ГОСТ 1133-71 |
| Круг калиброванный | ГОСТ 7417-75 |
| Квадрат калиброванный | ГОСТ 8559-75 |
| Шестигранник калиброванный | ГОСТ 8560-78 |
| Калиброванный прокат — общие технические условия | ГОСТ 1051-73 |
| Круг со специальной отделкой поверхности | ГОСТ 14955-77 |
При этом конкретная возможность изготовления требуемого размера, состояния поверхности и состояния поставки должна определяться заказом, нормативной документацией и производственными возможностями изготовителя.
Состояние поставки стали 18ХГТ
По ГОСТ 4543-2016 горячекатаная и кованая металлопродукция из конструкционной легированной стали может поставляться:
- без термической обработки;
- отожжённой;
- высокоотпущенной;
- нормализованной;
- нормализованной с высоким отпуском.
Калиброванная металлопродукция и продукция со специальной отделкой поверхности может поставляться:
- нагартованной;
- термически обработанной.
Конкретное состояние поставки указывается при оформлении заказа.
Для закупки 18ХГТ это принципиально важно: одинаковое обозначение марки стали ещё не означает одинаковое состояние двух партий металлопродукции.
Чем отличается 18ХГТ от обычной углеродистой стали
Главное отличие 18ХГТ заключается не только в прочности как таковой. Марка специально легирована хромом, марганцем и титаном и рассчитана на получение требуемого комплекса свойств после термической и химико-термической обработки.
Для деталей типа шестерён принципиально важно получить разные свойства по сечению:
- твёрдый и износостойкий рабочий поверхностный слой;
- более вязкую и прочную сердцевину.
Поэтому сравнивать 18ХГТ и обычную конструкционную углеродистую сталь только по исходной твёрдости проката некорректно.
Частые вопросы о стали 18ХГТ
Как расшифровывается 18ХГТ?
18 — приблизительное среднее содержание углерода 0,18 %. Х — хром, Г — марганец, Т — титан.
Какой ГОСТ действует на сталь 18ХГТ?
Основной действующий стандарт — ГОСТ 4543-2016 «Металлопродукция из конструкционной легированной стали. Технические условия».
ГОСТ 4543-71 на 18ХГТ действует?
ГОСТ 4543-71 заменён ГОСТ 4543-2016. Старое обозначение продолжает встречаться в архивных документах, чертежах, сертификатах и справочной литературе.
Какой химический состав у стали 18ХГТ?
По ГОСТ 4543-2016 содержание основных элементов составляет: углерод 0,17–0,23 %, кремний 0,17–0,37 %, марганец 0,80–1,10 %, хром 1,00–1,30 %, титан 0,030–0,090 %.
Какая твёрдость у стали 18ХГТ?
Одного значения твёрдости для всех состояний 18ХГТ нет. По ГОСТ 4543-2016 для металлопродукции в отожжённом или высокоотпущенном состоянии установлено не более 217 HB. Для нагартованной калиброванной продукции и продукции со специальной отделкой поверхности — не более 229 HB.
Бывает ли круг 18ХГТ?
Да. Горячекатаный круг из конструкционной легированной стали выполняется по сортаменту ГОСТ 2590-2006, а требования к марке 18ХГТ устанавливаются ГОСТ 4543-2016.
Бывает ли квадрат 18ХГТ?
Да. Для горячекатаного квадратного проката применяется ГОСТ 2591-2006, для калиброванного квадрата — ГОСТ 8559-75.
Бывает ли шестигранник 18ХГТ?
ГОСТ 4543-2016 предусматривает шестигранную горячекатаную и калиброванную металлопродукцию. Для горячекатаного шестигранника применяется ГОСТ 2879-2006, для калиброванного — ГОСТ 8560-78.
Для чего применяется сталь 18ХГТ?
Основная область применения — детали машиностроения, для которых после химико-термической и термической обработки требуется твёрдая износостойкая поверхность в сочетании с прочной сердцевиной. Характерные примеры — зубчатые колёса, шестерни, вал-шестерни и другие нагруженные детали.
Сталь 18ХГТ: основные характеристики
18ХГТ — конструкционная хромомарганцевотитановая сталь с содержанием углерода 0,17–0,23 %. Основным нормативным документом является ГОСТ 4543-2016.
Марка выпускается в виде горячекатаной, кованой, калиброванной металлопродукции и продукции со специальной отделкой поверхности. Для сортамента в зависимости от формы используются ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006, ГОСТ 103-2006, ГОСТ 1133-71, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78 и ГОСТ 14955-77.
Главная особенность 18ХГТ — возможность после правильно выбранной химико-термической и термической обработки получить деталь с твёрдым износостойким поверхностным слоем и более вязкой сердцевиной, что определяет применение марки в производстве нагруженных деталей машин.
